帶拍照功能可視對講室內機控制方案 V1.0

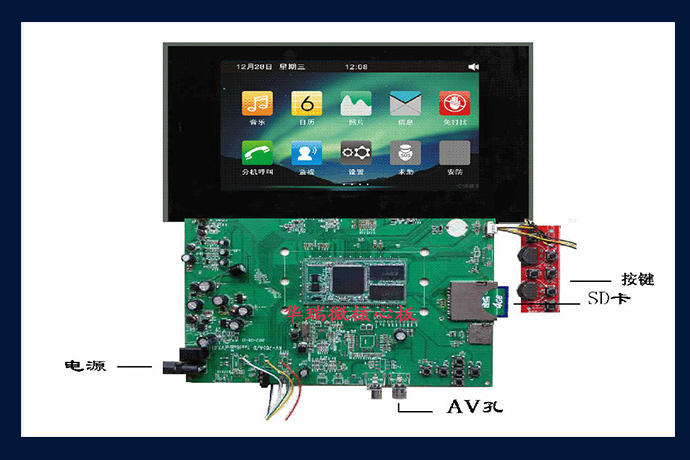

ARM平臺：采用核心板+底板的構造形式
一、方案概述和賣點
1. 提升產品性能和體驗，提升公司核心競爭力；
2. 支持與門鈴主機的多種連接方式，使用拍照模塊后可以實現拍照功能和圖片查看功能，MP3播放功能；
3. 獨家具有3D的真彩色（1677萬色）的絢麗UI效果，內置RTC實時時鐘功能，可以實現模擬鐘、萬年歷等高難度UI顯示效果；
4. 核心板可以支持各種數字屏、模擬屏、sRGB屏、數值TCON屏、CPU屏等，可以在不修改外殼的情況下快速形成量產產品；
5. 核心板模塊無需增加元件可以直接支持電阻式觸摸屏;
6. 核心板高集成化，大大減少了PCB面積，減少元器件的焊接，同時降低了生產成本;
7. 全板使用進口元器件和進口高品質主控、存儲器，保證安防領域的高穩定性要求
8. 支持SD卡和U盤存儲和數據讀取
9. 可以用于獨戶型、樓宇型對講

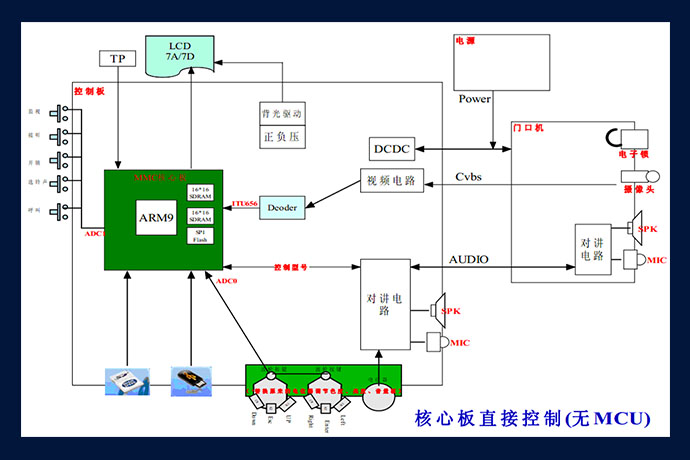

二、硬件架構圖
不帶單片機控制
——該方式可以直接使用控制板指定的IO實現整個系統控制

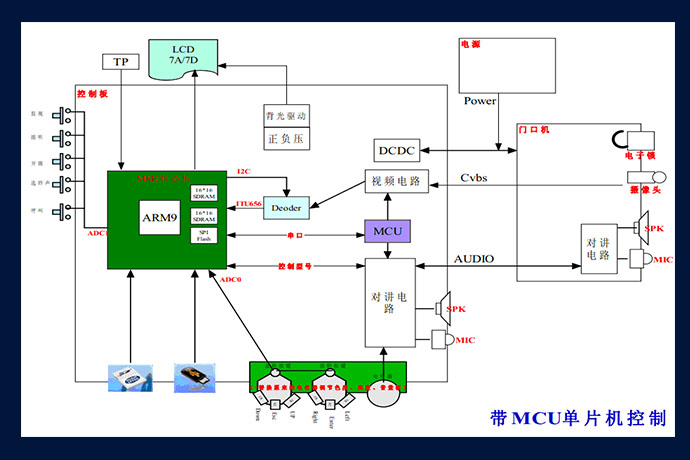

帶單片機控制
——該方式可以通過原來的單片機實現整個系統的控制
默認串口協議說明（協議可定制）：
1. 串口配置：
波特率：9600
數據位：8
停止位：1
校驗位：無
流控制：無
2. 目前定義的串口命令與說明：
1) 狀態控制
0x21：切換到視頻呼叫界面。將根據拍照設置，是否自動拍照
0x22：切換到視頻監控界面。可手動拍照，但不會自動拍照
0x23：切換到當前設置的待機界面。在視頻模式下有效。
0x24：在視頻呼叫/監控界面下，進行視頻拍照儲存。
2) 按鍵模擬
0x30~0x37：指定的命令對應上面的幾個按鍵
四、軟件界面和操作說明

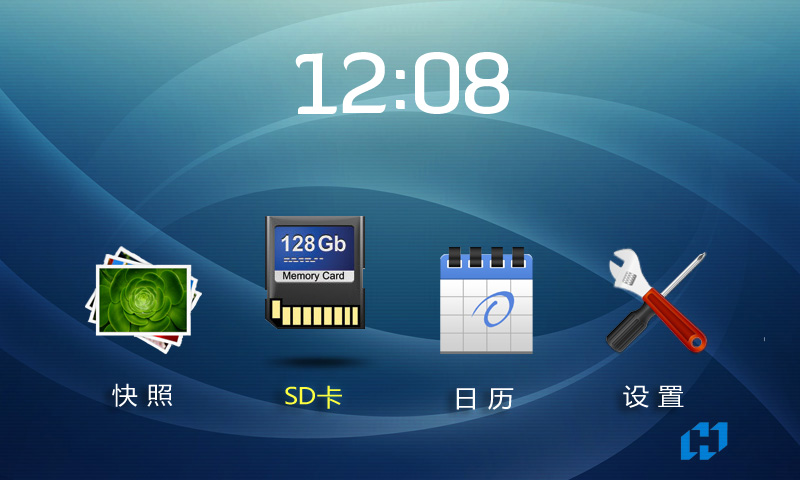

主界面
介紹：界面包括有4個圖標，分別是快照、SD卡、日歷、設置。快照是查看存儲在內部存儲器的來訪者圖片，SD卡是查看SD卡的圖片。如果當前沒有SD卡時，SD卡的圖標會變成灰色，不可被選中。
如果沒有快照或者SD卡內沒有圖片，則不進入相應的界面。界面頂部顯示的是當前時間。
操作：按左右鍵移動圖標選中項，確定則進入當前選中項；調試模式下，長按返回鍵時進入視頻模式；其它操作無響應；

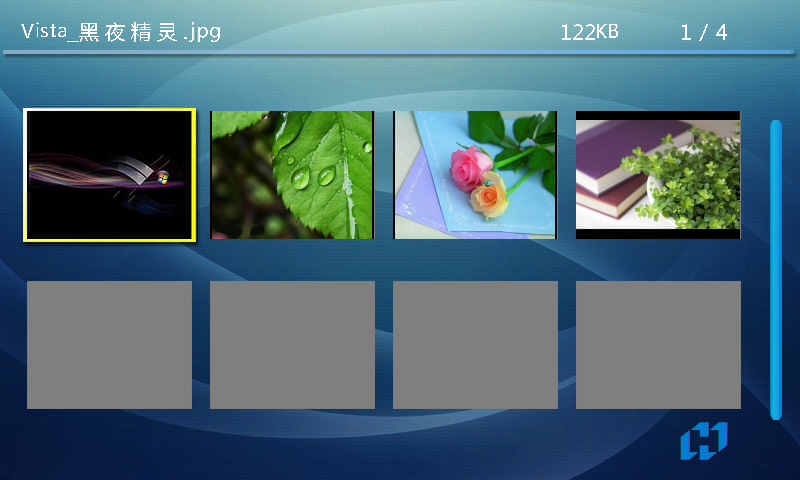

SD卡縮略圖界面
介紹：以縮略圖的形式顯示SD卡的圖片，并包括一些文本信息，如圖片路徑，圖片大小，當前項等；
操作：按上/下/左/右鍵進行選擇，按確定鍵進入大圖瀏覽模式，按返回鍵則返回主菜單。
照片瀏覽界面：
介紹：顯示內部存儲器里存儲的拍照?qǐng)D片，左邊顯示大圖，右邊顯示小圖預覽；
操作：按上/下鍵可以選擇當前選中項，按確定鍵進入大圖瀏覽模式，按返回鍵則返回主菜單

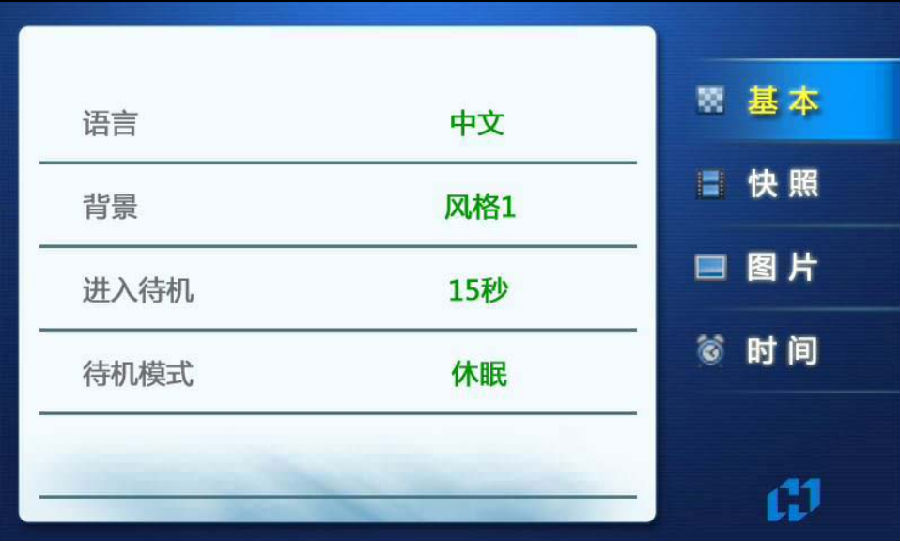

設置界面
介紹：包括了基本設置、拍照設置、圖片播放設置、時間設置等項。
其中----
基本設置：語言支持中文和英文，默認是中文；背景圖片支持3種風格；進入待機時間則是在主界面中進入相應的待機模式所需要的時間，默認15秒后進入休眠狀態，可設置為30秒、1分鐘、3分鐘等；
待機模式分4種，分別是休眠、日歷、幻燈片和數碼相框。休眠狀態下最省電，幻燈片則是播放內置的圖片，可以作為廠家的LOGO宣傳圖片等播放，數碼相框則是播放SD卡的圖片，帶有數碼相框的功能。
快照設置：自動快照設置項可以設置手動拍照，顯示視頻3秒/6秒后拍照，設置自動拍照后，也可以進行手動拍照。保存模式可以設置在存儲已滿時，是否自動覆蓋原圖片，還是不覆蓋，而選擇手動刪除。
存儲位置則設置當前拍照?qǐng)D片存儲在本地，還是SD卡中。如果沒有插入SD卡，則保存時會提示失敗。
圖片設置：此設置項適用于SD卡大圖瀏覽模式、數碼相框模式和幻燈片模式，其中間隔時間表示播放下一張圖片的時間；縮放模式有自動，全屏、拉伸3種，其中自動模式下會以原比例顯示，全屏模式則
會對原圖片進行裁剪，以全屏顯示，拉伸則是強制拉伸為全屏，可能會導致圖片失真。

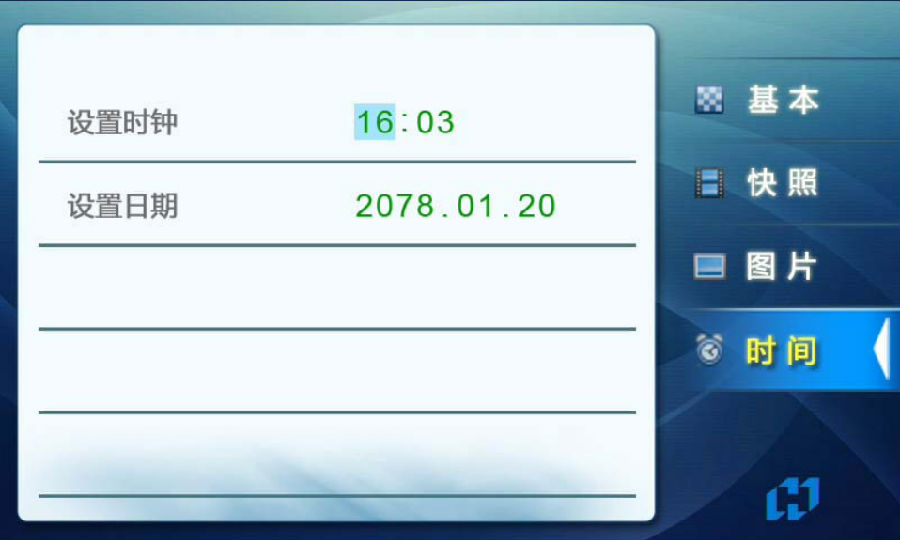

時間設置：可以設置當前時間和日期，如果主板上沒有電池，則時間不可以保存。
操作：按上/下/左/右進行設置的選擇，按確定鍵時入相應的頁面；按返回鍵則返回主菜單；時間設置頁中，按確定鍵進入修改模式，在修改模式中，左/右鍵選擇要修改的項，上/下鍵進行數值修改，再按
確定鍵保存修改，返回鍵則退出修改。

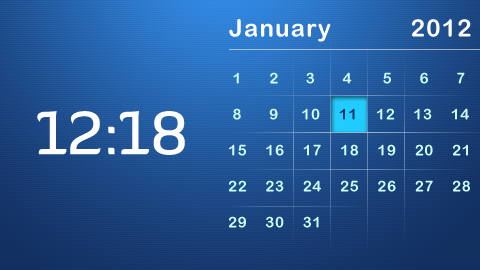

日歷界面
介紹：顯示當前時間以及日歷的功能。
操作：按上/下/左/右可以切換年/月的顯示。10秒后返回到當前日期所在的月份。

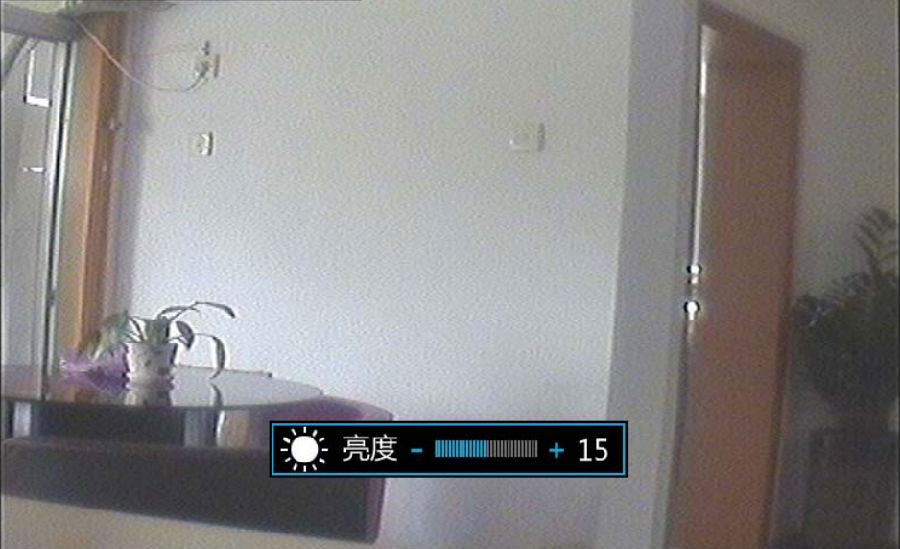

視頻監控界面
介紹：顯示當前輸入的視頻信號，同時可以調整亮度/對比度/色度等。
操作：按確定鍵可以手動拍照，按上/下鍵可以彈出調整菜單，按左/右鍵可以調整數值。調試狀態下長按返回鍵可以返回到主菜單。
大圖瀏覽界面
介紹：顯示當前圖片。同時有控制菜單顯示，以方便進行操作，如下一張圖片，左右旋轉，返回等。
操作：按左右鍵進行選擇，按確定鍵執行，按返回鍵退出菜單，退出菜單后，按確定鍵可以彈出菜單。
照片查看界面
介紹：顯示當前圖片。同時有控制菜單顯示，以方便進行操作，如下一張圖片，左右旋轉，返回等。另外可以執行刪除、轉存到SD卡的動作。
操作：按左右鍵進行選擇，按確定鍵執行，按返回鍵退出菜單，退出菜單后，按確定鍵可以彈出菜單。
界面狀態轉換說明
上電后將進入低功耗的休眠模式，等待喚醒后進入下一個狀態；
待機模式[IDLE狀態]有4種，分別是幻燈片、日歷、休眠、相框界面。進入IDLE狀態時，將根據設置的屏保項，進入其中指定的狀態。其中：
休眠模式是進入低功耗模式，僅保持等待喚醒的功能；
幻燈片模式是以圖片瀏覽的模式播放內置在內部存儲器的圖片。
日歷模式則顯示當前時間和日期，可以在設置模塊中修改時間日期。
相框模式與幻燈片模式類似，它可以播放SD卡上的圖片，如果沒有SD卡，則直接進入休眠模式；
有呼叫信號或控制信號時，無論當前在哪個狀態，都會切換可視對講模式。有退出的控制信號或超時無響應后，將退出可視對講模式。
菜單模式下可以進行瀏覽或設置等操作
